CBD complet automat de umplere automată mașină de injecție cu ulei de ac un lucru de injecție de ulei de ac

Această mașină de injecție de ulei este special concepută pentru injecția de ulei de atomizator, cu o eficiență ridicată și o precizie.
Acesta adoptă un sistem avansat de X, Y, Z - Axis, care poate regla flexibil poziția de injecție de ulei pentru a îndeplini cerințele de injecție de ulei ale atomizoarelor cu diferite specificații. Echipamentul este echipat cu un dispozitiv de control al volumului lichidului de înaltă precizie. Eroarea preciziei volumului lichid (cursă nominală) este mai mică sau egală cu 1%, iar eroarea de precizie a volumului lichid (repetabilitate) este între 0. 3%- 0. 7%, asigurând exactitatea fiecărei injecții de ulei. Echipamentul este ușor de funcționat. Prin interfața de operare prietenoasă cu utilizator, operatorii pot seta cu ușurință parametrii de poziție a injecției de ulei și alți parametri de funcționare. Bazinul său de depozitare a uleiului are o capacitate maximă de 1300 ml, reducând problemele de alimentare frecventă.
În același timp, echipamentul folosește materiale de contact cu lichid de înaltă calitate, inclusiv aliaj de aluminiu, silicon și oțel inoxidabil, asigurând calitatea produsului petrolier și durabilitatea echipamentului. Este potrivit pentru întreprinderile de producție de atomizator la scară largă, care pot îmbunătăți eficient eficiența producției și poate reduce costurile de producție.

Trimite anchetă

Introducerea Produsului

Metode de funcționare de bază

01.

Metoda de plasare a tavii atomizor:

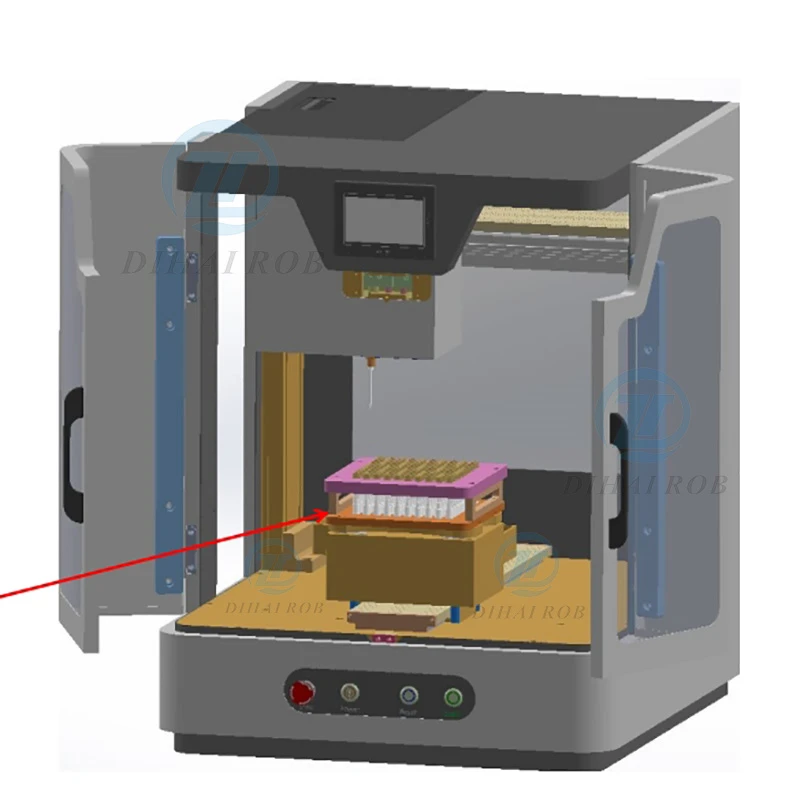

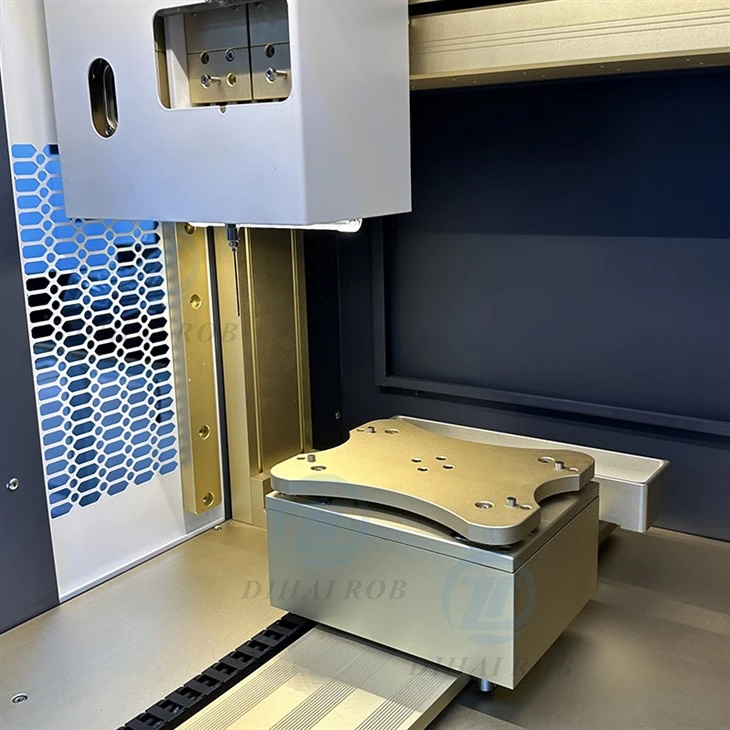

Așezați tava atomizor pe scaunul tăvii, aliniați cele patru găuri de poziționare pe tavă cu cei patru pini de poziționare pe scaunul tăvii, așa cum se arată în figură.

02.

Setarea parametrilor poziției atomizorului:

Pe pagina principală a interfeței de operare, faceți clic pe „Resetare” pentru a reseta toate axele în mișcare, apoi introduceți interfața de funcționare a sistemului MHI - Operate manual.

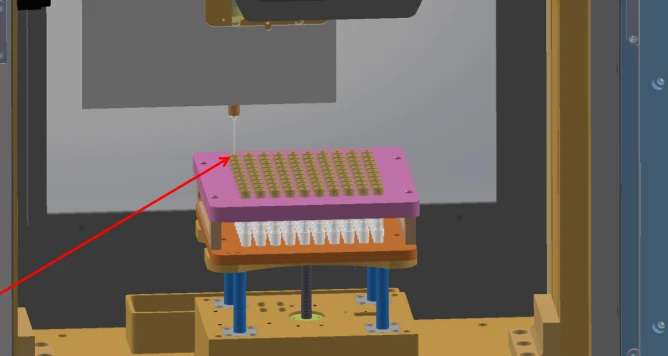

Operați axele X, Y și Z pentru a se deplasa și a observa poziția de injecție de ulei a serinței și a primului atomizor, așa cum se arată în figura dreaptă a mâinii.

Notă: Lungimile seringilor de injecție de ulei utilizate pentru atomizatoare de lungimi diferite sunt diferite. Dacă lungimea atomizatorului este mai mică de 40 mm, folosiți o seringă lungă; Dacă lungimea atomizatorului este mai mare de 100 mm, utilizați o seringă scurtă.

Parametrii principali ai performanței

Numele proiectului	Parametri
Tensiune de intrare (V)	Faza AC110VAC 60Hz cu o singură fază
Capacitate de putere de intrare (putere)	1,2kW
Interval de măsurare a temperaturii	0 - 120 grad, precizie 2%
Dimensiuni ale echipamentului	620x670x800 (unitate: Vă rugăm să clarificați, de obicei în mm)
Greutatea echipamentului	160 kg
Condiții de mediu	Temperatură 0 - 100 grad
Precizia volumului lichid (cursă nominală)	Eroare mai mică sau egală cu 1%
Precizia volumului lichid (repetabilitate)	Eroare 0. 3% - 0. 7%
Capacitatea maximă a bazinului de depozitare a uleiului	1300ml
Forța motrice a pistonului	0.9N.m
Specificația capacității de injecție	0. 2 - 7 ml
Lichid - Materiale de contact	Aliaj de aluminiu, silicon, oțel inoxidabil

Prezentare generală a echipamentelor

01.

Număr de serie	Nume
1	Capac de flip superior
2	Rezervor de depozitare a uleiului
3	Ușa din față 1
4	Ușă laterală
5	Pompa de injecție de ulei
6	Cutie de primire a uleiului
7	Ansamblul în mișcare a axei Y.
8	Ansamblu în mișcare a axei Z.
9	Panoul de operare
10	Ușa din față 2
11	Ansamblu în mișcare a axei X.
12	Ecran tactil de operare

02.

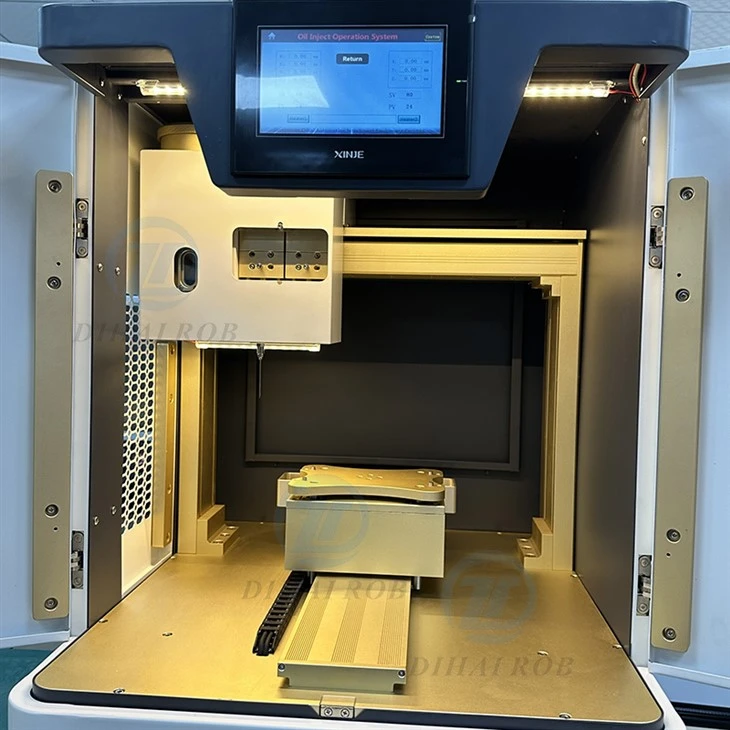

Verificați dacă componenta în mișcare a axei x se află în poziția de origine din stânga, dacă componenta în mișcare a axei y este în poziția de origine înainte, iar dacă componenta de ridicare a axei z este în poziția de origine superioară; Înainte de demonstrație, vă rugăm să nu așezați tava de atomizator pe componenta axei y pentru a evita deteriorarea accidentală a tubului de ac de injecție de ulei. Așa cum se arată în figura din dreapta

03.

Determinați poziția de injecție a uleiului:

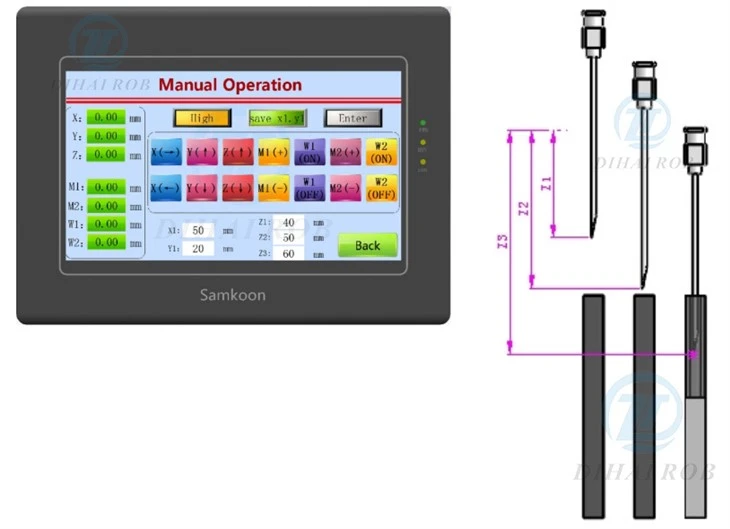

Mutați axele X, Y și Z în poziția de injecție de ulei a primului atomizor. Când este afișat „Salvați X1, Y1”, faceți clic pe tasta „Enter” pentru a salva coordonatele de pornire curente ale axelor X\/Y.
Faceți din nou clic din nou pe tasta Toggle. Când apare „Salvați Z1”, faceți clic pe tasta „Enter” pentru a salva cel mai mare punct de ridicare Z1 pentru injecția de ulei pe axa z.
Operați axa z pentru a se deplasa în jos. Când observați că acul ajunge în partea de sus a atomizatorului și nu există nicio coliziune în timpul mișcării din stânga, faceți clic pe tasta de comutare. Când apare „Salvați Z2”, faceți clic pe tasta „Enter” pentru a salva înălțimea Z2 a axei z - lângă partea superioară a atomizorului.
Continuați să operați axa z pentru a se deplasa în jos. Observați adâncimea de injecție de ulei atunci când acul este introdus în atomizor. Faceți clic pe tasta comutator. Când apare „Salvați Z3”, faceți clic pe tasta „Enter” pentru a salva adâncimea de injecție de ulei Z3 a axei z. Apoi setarea parametrilor de poziție este finalizată, așa cum se arată în figura din dreapta.
